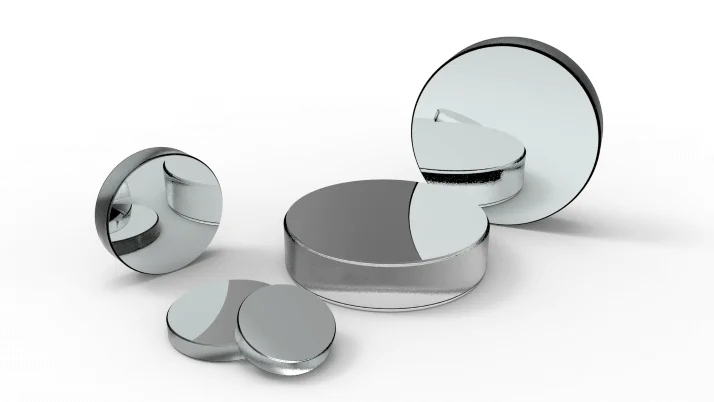

آینه های لیزر
آینه دستگاه های لیزر- راهنمای جامع خرید، نگهداری و بهینه‌سازی عملکرد
از آینه های لیزر برای هدایت لیزر به سمت فابیر استفاده می شود. هر دستگاه لیزر دارای چندین آینه است که مهمترین نکته برای آینه های لیزر میزان بازتابندگی و تحمل شات لیزر می باشد. آینه های نورنگاران با کوتینگ مناسب برای هر لیزری طراحی می شوند.
در جدول رو به رو جنس، اندازه، کیفیت سطح، آستانه آسیب و سایر مشخصات آینه های لیزر را مشاهده می کنید. در حالت کلی آینه ها، جزو قطعات اپتیک (نوری) دستگاه لیزر است که وظیفه انتقال نور لیزر بدون افت توان و رساندن آن به هد برای هدایت روی متریال را دارد. اگر آینه‌ها دارای کیفیت مناسبی باشند، این افت توان به حداقل می‌رسد. در صورت نیاز به مشاوره با ما تماس بگیرید.
آینه‌های لیزر اجزای حیاتی و تعیین‌کننده در دستگاه‌های لیزر هستند که مسئولیت انتقال پرتو لیزر با حداکثر بازدهی و حداقل اتلاف انرژی را بر عهده دارند. این قطعات اپتیکی پیشرفته، پرتو تولیدشده توسط تیوب لیزر را با دقت میکرونی به سمت هد دستگاه هدایت می‌کنند تا عملیات دستگاه با بهترین کیفیت انجام شود. آینه دستگاه لیزر در دو نوع فلزی و سیلیکونی در بازار موجود است. یکی از رایج ترین نوع آینه ها در دستگاه لیزر، آینه سیلیکونی است که معمولا، لعابی به رنگ طلایی و ساختاری چند لایه و نازک دارد. در واقع این پوشش سیلیکونی بگونه ای طراحی می شود که بیش از 99% اشعه لیزر را انعکاس می دهد. در حالت کلی آینه های سیلیکونی و فلزی از لحاظ قیمتی تفاوت چندانی با یکدیگر ندارند و انتخاب نوع آینه لیزر می بایست با توجه به شرایط کار و شرایط جوی محیط کار صورت پذیرد.
آینه لیزر چیست و چگونه کار می‌کند؟
آینه‌های لیزر المان‌های اپتیکی بسیار دقیقی هستند که برخلاف آینه‌های معمولی، دارای پوشش‌های تخصصی با بازتابندگی فوق‌العاده (معمولاً بیش از 99.5%) برای طول‌موج‌های خاص لیزر هستند. این آینه‌ها پرتو لیزر را بدون ایجاد تغییر محسوس در کیفیت آن منتقل می‌کنند. در این حالت پرتو ساطع شده از تیوب لیزر به صورت خطوط موازی به عدسی دستگاه تابیده و سپس عدسی پرتوهای موازی را به پرتو همگرا و نقطه ای که مورد نیاز ما است تبدیل می کند. می بایست دقت داشت که کوچکترین آلودگی در آینه های لیزر باعث پراکنده شدن پرتو تابیده شده داشته و فرآیند تنظیم را مختل می کند.
نقش و موقعیت آینه‌ها در دستگاه لیزر
آینه دستگاه های لیزر به صورت استاندارد ۳ عدد بوده که این سه آینه به صورت زوایه ۴۵ درجه داخل دستگاه قرار می گیرند. در این حالت آینه اول در جلوی تیوب لیزر بر روی پایه آینه، آینه دوم بر روی پایه آینه متحرک و آینه سوم بالای هد نصب خواهد شد. وجود تراز عمودی دستگاه، سفت بودن پیچ آینه‌ها و تراز بودن تیوب لیزر در عملکرد دستگاه بسیار تاثیرگذار می باشد. به همین دلیل توصیه می‌شود تا پس از هر بار کار کردن با دستگاه، آینه‌ها را تمیز نموده و در صورت وجود شکستگی و یا ترک در قطعات، بهتر است توسط افراد متخصص تعویض شوند.
آینه اول: در جلوی تیوب لیزر بر روی پایه ثابت نصب شده و پرتو خروجی از تیوب را دریافت می‌کند.
آینه دوم: روی پایه متحرک نصب شده و پرتو را به سمت هد دستگاه هدایت می‌کند.
آینه سوم: در بالای هد دستگاه قرار گرفته و پرتو را به سمت لنز متمرکزکننده هدایت می‌کند.
تنظیمات آینه های لیزر
در یک دستگاه برش لیزر استاندارد، ۳ عدد آینه وجود دارد که به صورت زنجیره‌ای پرتو لیزر را انتقال می‌دهند. همانطور که در قسمت قبل اشاره داشتیم همه این آینه‌ها با زاویه ۴۵ درجه نصب شده‌اند و از طریق پیچ‌های تنظیم پشت پایه‌ها، قابلیت تراز دقیق دارند.
پیچ تنظیم ارتفاع (بالا سمت راست)
وظیفه: کنترل حرکت عمودی کامل آینه
جهت چرخش ساعت گرد: پایین آوردن سر آینه → پایین رفتن پرتو
جهت چرخش پاد ساعت گرد: بالا بردن سر آینه → بالا رفتن پرتو
کاربرد: تنظیم کلی ارتفاع پرتو خروجی
پیچ تنظیم زاویه قطری (پایین سمت راست)
وظیفه: ایجاد زاویه قطری در آینه
جهت چرخش ساعت گرد: چرخش آینه به سمت بالا و چپ → حرکت پرتو به بالا و چپ
جهت چرخش پاد ساعت گرد: چرخش آینه به سمت راست → حرکت پرتو به راست
کاربرد: تنظیم دقیق مسیر پرتو در راستای مورب
پیچ تنظیم زاویه افقی (پایین سمت چپ)
وظیفه: کنترل حرکت افقی آینه
جهت چرخش ساعت گرد: چرخش آینه به سمت راست → حرکت پرتو به راست
جهت چرخش پاد ساعت گرد: چرخش آینه به سمت چپ → حرکت پرتو به چپ
کاربرد: تنظیم دقیق موقعیت افقی پرتو
انواع آینه‌های لیزر از نظر جنس و مواد
آینه‌های سیلیکونی (Silicon Mirrors)
آینه سیلیکونی دارای وزن سبک و پوشش طلایی رنگ، عمر کمتر و بازدهی 99 درصدی طول موج می باشند.
بازتابندگی: حدود 99% برای طول‌موج 10.6 میکرون
مقاومت حرارتی: تا 400 درجه سانتی‌گراد
ویژگی‌ها: وزن سبک، پوشش طلایی رنگ، قیمت اقتصادی
معایب: عمر کمتر نسبت به انواع دیگر، حساسیت به خش
آینه‌های مولیبدن (Molybdenum Mirrors)
آینه های مولیبدن دارای مقاومت سایشی عالی و عمر طولانی بوده و مستقیماً در سطح آینه صیقل داده می شود.
بازتابندگی: حدود 98% برای طول‌موج 10.6 میکرون
مقاومت حرارتی: بسیار بالا (نقطه ذوب 2622 درجه سانتی‌گراد)
ویژگی‌ها: مقاومت سایشی عالی، عمر طولانی، عدم نیاز به پوشش اضافی
کاربرد: ایده‌آل برای لیزرهای با توان متوسط تا بالا
آینه‌های مسی (Copper Mirrors)
آینه های مسی وزن، طول عمر و مقاومت بیشتری نسبت به آینه سیلیکونی دارد و بازده آن ها در حدود 90 تا 91 درصد است.
بازتابندگی: حدود 90-91% برای طول‌موج 10.6 میکرون
هدایت حرارتی: عالی (قابلیت خنک‌کاری با آب)
ویژگی‌ها: مناسب برای لیزرهای توان بالا، وزن نسبتاً زیاد
کاربرد: سیستم‌های صنعتی با کاربرد مداوم
نگهداری و تمیز کردن آینه‌های لیزر
آینه‌های مورد استفاده در سیستم‌های لیزر با پوشش‌های ویژه و پیشرفته ای طراحی می‌شوند که بازتابشی فوق‌العاده در طول‌موج‌های خاص لیزر ارائه می‌دهند. پوشش‌های دی‌الکتریک با استفاده از چندین لایه نازک از مواد پیشرفته دی‌اکسید سیلیسیم (SiO₂)، اکسید آلومینیوم (Al₂O₃)، توریم فلوراید (ThF₄) و روی سلناید (ZnSe) پوشیده شده اند. این پوشش‌های چندلایه با دقت نانومتری طراحی شده‌اند تا تداخل سازنده امواج نوری را ایجاد کنند. از این رو اهمیت نگهداری منظم آینه‌ها بسیار حیاتی بوده و می بایست به صورت دوره ای مورد بازبینی و نظافت قرار گیرند.
- - استفاده از هوای فشرده برای حذف ذرات گرد و غبار
- - عدم استفاده از تینر یا حلال‌های قوی
- - حرکت دایره‌ای از مرکز به بیرون با پنبه لنز یا پارچه نرم
- - پرهیز از تماس دست با سطح آینه و استفاده از دستکش
کاربردهای تخصصی آینه‌های لیزر
استفاده از آینه‌های لیزر در طیف گسترده ای از صنایع و مشاغل کاربرد داشته که در قسمت زیر به شما اشاره خواهیم داشت. قیمت آینه های لیزر بطور مستقیم بستگی به توان و سایز آن دارد که با توجه به نیاز خود می توانید با پشتیبانی مجموعه نورنگاران در تماس باشید.
- - در صنعت آینه و شیشه
- - صنایع چوب، فلز و برش و حکاکی
- - پزشکی جهت دستگاه‌های لیزر درمانی و زیبایی
آینه‌های دستگاه برش لیزر چه وظیفه‌ای دارند؟
آینه‌ها وظیفه دارند تا پرتوی لیزر را از تیوب لیزر به هد دستگاه هدایت کنند. این فرآیند با استفاده از 3 آینه که به صورت زاویه‌دار در دستگاه نصب می‌شوند، انجام می‌شود.
سوالات متداول
چه تفاوتی بین آینه‌های سیلیکونی و فلزی وجود دارد؟
آینه‌های فلزی مقاومت و طول عمر بیشتری دارند، اما بازدهی کمی کمتر (90-91 درصد) دارند. آینه‌های سیلیکونی بازده بالاتری دارند ولی عمر کوتاه‌تری دارند.
هر چند وقت یکبار باید آینه‌های لیزر را تعویض کرد؟
بسته به کیفیت آینه و میزان استفاده، معمولاً هر 6 تا 24 ماه یکبار نیاز به تعویض وجود دارد. این مورد بستگی به دستگاه و کاربرد آن دارد.
آینه‌ها در دستگاه برش لیزر چگونه تنظیم می‌شوند؟
آینه‌ها با استفاده از پیچ‌های موجود در پایه آینه‌ها تنظیم می‌شوند تا پرتو لیزر به درستی هدایت شود. با مراجعه به متن می توانید از روش های موجود تنظیمات را انجام داد.
چرا آینه‌ها باید تمیز نگه داشته شوند؟
آلودگی ها یا لکه بر روی آینه می‌تواند به شدت بر کارایی و کیفیت تابش پرتوی لیزر تأثیر بگذارد. از این رو می بایست با دقت بالایی آن را را همیشه تمیز نگهداری نمود.
آیا می‌توان آینه‌های آسیب‌دیده را تعمیر کرد؟
بله، برخی از آینه‌های آسیب‌دیده قابل تعمیر هستند که این مورد نیاز به تشخیص و کارشناسی دارد و در صورت نبود راهی می بایست آن ها را تعویض نمود.
چگونه از اصالت آینه‌های خریداری شده اطمینان حاصل کنیم؟
خرید از تأمین‌کنندگان معتبر، بررسی گواهی کیفیت و بازرسی ظاهری محصولبهترین راه های تشخیص بوده و که مجموعه نورنگاران این فرآیند را برای شما تضمین می نماید.
